Conception de radier général à Colmar : étude géotechnique et dimensionnement

La conception d'un radier général dans le secteur de Colmar doit intégrer les spécificités alluviales de la plaine d'Alsace. La nappe phréatique, située entre 1 et 3 mètres de profondeur selon les quartiers, et les limons compressibles imposent une approche rigoureuse, encadrée par la norme NF P 94-261 sur les fondations superficielles. Le dimensionnement ne se limite pas à un calcul de portance : il exige une évaluation précise des tassements différentiels, amplifiés par les variations saisonnières de l'Ill et de la Lauch. Pour anticiper ces phénomènes, nous couplons systématiquement les essais de laboratoire aux investigations in situ, comme le sondage SPT lorsque les niveaux sont sableux, afin de définir un coefficient de réaction du sol réaliste sous la dalle.

Sous-dimensionner un radier général sur les limons du Ried colmarien expose à des tassements différentiels dépassant 2 cm, un risque structurel que nos calculs aux éléments finis permettent d'écarter.

Nos domaines de service

Méthodologie et portée

À Colmar, beaucoup de terrains en périphérie du centre historique montrent des couches de lehm argileux surmontant des alluvions rhénanes. Cette configuration piège les techniciens qui sous-estiment la rigidité à court terme. La conception de radier général que nous menons commence par une identification des cycles de retrait-gonflement, surtout dans les zones proches du Ried. Nous vérifions la consistance des argiles par des essais en laboratoire, mais aussi la continuité du sol support avec un essai au pénétromètre statique CPT. Le radier est alors modélisé avec une interaction sol-structure qui tient compte du gradient de raideur en profondeur. Le ferraillage est calculé pour reprendre les moments induits par une distribution hétérogène des contraintes, typique des sols de cette partie du fossé rhénan.

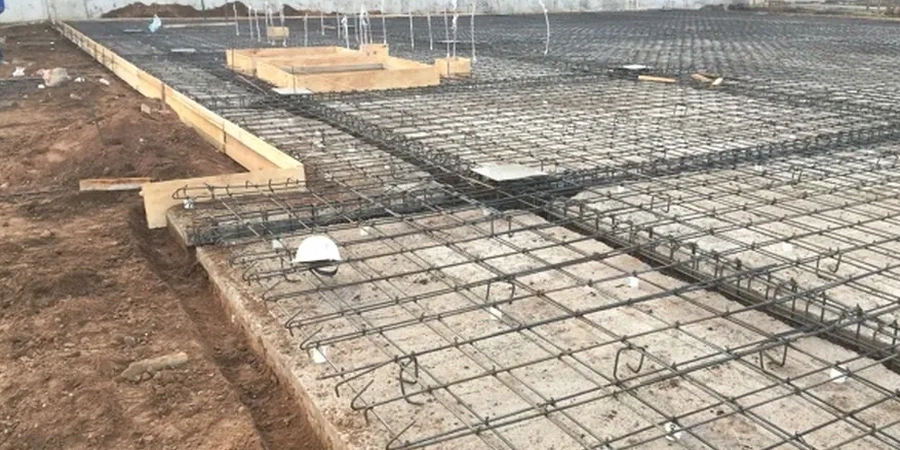

Conception de radier général à Colmar : étude géotechnique et dimensionnement — Image technique — Colmar

Particularités du site

Avec une densité urbaine qui s'accroît et une altitude moyenne de 197 mètres, Colmar concentre ses projets de construction sur les dernières parcelles disponibles, souvent d'anciennes zones maraîchères au sol hétérogène. Le risque principal réside dans la présence de lentilles tourbeuses non détectées par un simple sondage à la tarière. Un radier général conçu sans reconnaître ces inclusions molles peut subir une rotation d'ensemble sous l'effet des charges permanentes, fissurant les murs porteurs. L'autre aléa vient des crues centennales de l'Ill : un radier non étanché ou insuffisamment ferraillé en partie inférieure est exposé aux sous-pressions hydrauliques. Notre approche intègre une vérification systématique de l'équilibre sous poussée d'Archimède en période de hautes eaux.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables

NF P 94-261 (Justification des fondations superficielles), Eurocode 7 – NF EN 1997-1:2005 (Calcul géotechnique), Eurocode 2 – NF EN 1992-1-1 (Calcul des structures en béton), Eurocode 8 – NF EN 1998-1 (Résistance parasismique, zone 3), NF P 94-500 (Missions géotechniques, type G2 AVP/PRO)

Valeurs typiques

Paramètre	Valeur typique
Module de réaction du sol (Kv)	Déterminé par essai à la plaque ou rétrocalcul CPT
Classe de consistance des argiles	Raide à très raide en profondeur (Ic > 1.0)
Portance admissible sous radier	Selon NF P 94-261, méthode pressiométrique ou pénétrométrique
Profondeur d'investigation minimale	≥ 6 m sous la base du radier pour détecter les couches molles
Type de béton recommandé	C25/30 XC2, avec enrobage renforcé en présence de nappe
Norme de calcul de structure	Eurocode 2 (NF EN 1992-1-1) et Eurocode 7 (NF EN 1997-1)
Dispositions parasismiques	Zone 3 (aléa modéré), application de l'Eurocode 8 (NF EN 1998-1)
Contrôle des matériaux	Essais de traction sur aciers B500B, essais de compression sur béton

Questions et réponses

Quel budget prévoir pour la conception d'un radier général à Colmar ?

Le coût d'une étude de conception de radier général à Colmar varie entre 970 € et 4 100 €, selon la surface de la construction, le nombre de points de sondage nécessaires et la complexité de la descente de charges. Une villa individuelle demande moins d'investigations qu'un petit collectif avec plusieurs cages d'escalier.

Pourquoi un radier est-il souvent préféré à des semelles filantes dans le Haut-Rhin ?

La plaine alluviale du Rhin présente des sols limoneux et argileux avec une nappe phréatique élevée. Le radier général permet de mieux répartir les charges sur ces sols compressibles et de limiter les tassements différentiels. Il offre aussi une barrière continue contre les remontées d'humidité capillaire, fréquentes dans les quartiers bas de Colmar.

Quelle est la profondeur d'investigation pour un radier ?

La norme NF P 94-261 exige une reconnaissance jusqu'à une profondeur au moins égale à 1,5 fois la largeur du radier, avec un minimum de 6 mètres sous la base. Cela permet de détecter d'éventuelles couches très compressibles (tourbes, vases) qui pourraient causer des tassements excessifs.

Faut-il prévoir un drainage périphérique avec le radier ?

Dans le contexte colmarien, avec une nappe phréatique parfois affleurante en hiver, un drainage périphérique est fortement conseillé. Il évite les sous-pressions d'eau sous la dalle. Nous dimensionnons le radier en intégrant cette hypothèse de drainage, ou en vérifiant l'équilibre hydrostatique si un drainage n'est pas réalisable.
