Conception d'isolation sismique à la base à Colmar : ingénierie parasismique pour bâtiments neufs

Colmar, avec son centre historique dense aux façades à colombages, s'étend aujourd'hui entre le vignoble et la plaine d'Alsace. La nappe phréatique affleurante dans les quartiers bas, combinée à une sismicité modérée classée en zone 3 par le décret 2010-1255, impose une réflexion parasismique rigoureuse pour toute construction neuve. Nous intervenons en conception d'isolation sismique à la base pour découpler les structures du sol et réduire les sollicitations horizontales. Nos calculs intègrent les données de l'accéléromètre du réseau RAP le plus proche, et nous croisons les profils de sol avec un essai CPT lorsque la stratigraphie alluvionnaire du Rhin doit être confirmée sur site. Cela permet de calibrer les isolateurs sans extrapoler les données bibliographiques.

Isoler sismiquement un bâtiment à Colmar, c'est réduire les efforts horizontaux d'un facteur 3 à 5 tout en contrôlant le déplacement sous séisme de dimensionnement.

Nos domaines de service

Méthodologie et portée

La norme NF EN 1998-1 (Eurocode 8) et son annexe nationale française définissent les exigences de conception parasismique. À Colmar, le coefficient d'accélération agr est de 1,1 m/s², mais la présence fréquente d'alluvions rhénanes peut amplifier le signal sismique par effet de site. Notre équipe dimensionne des appuis en élastomère fretté à amortissement renforcé (HDRB) et des systèmes à friction pendulaire. Le choix du type d'isolateur dépend directement de la période propre visée et du taux d'amortissement nécessaire. Nous validons la réponse dynamique par analyse modale spectrale et, pour les projets classés en catégorie d'importance III ou IV, par calcul temporel non linéaire. Les déplacements résiduels sont systématiquement vérifiés, et la compatibilité avec les réseaux enterrés fait partie intégrante de l'étude. Nous couplons souvent l'isolation sismique à la base avec une étude de liquéfaction lorsque les sondages révèlent des sables lâches saturés sous la nappe.

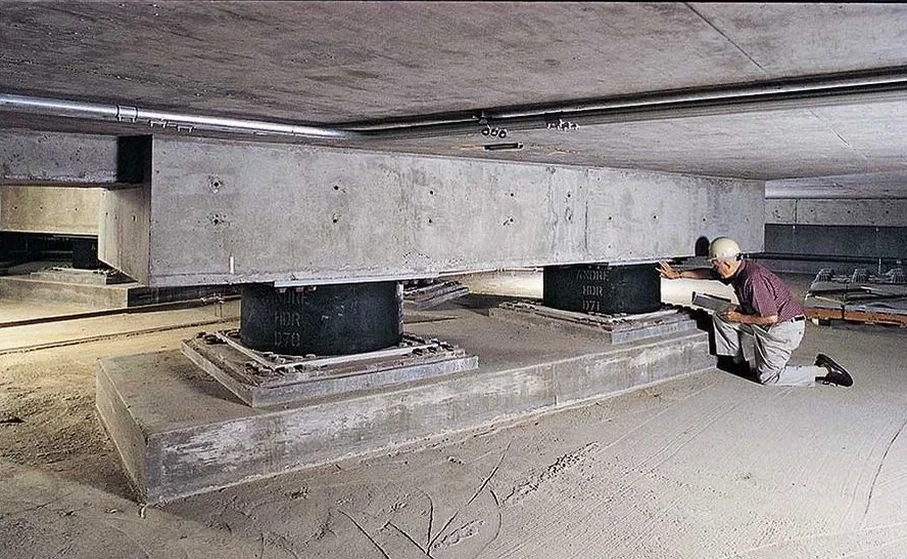

Conception d'isolation sismique à la base à Colmar : ingénierie parasismique pour bâtiments neufs — Image technique — Colmar

Particularités du site

Colmar culmine à 197 mètres d'altitude en son point haut, mais l'essentiel de la zone constructible repose sur les alluvions quaternaires de la plaine du Rhin. La magnitude de référence pour un séisme régional est estimée autour de 5,5 à 6,0, avec une source possible sur le fossé rhénan. Une construction en portiques béton sans isolation subira des déplacements inter-étages importants. Les cloisons, les faux-plafonds et les équipements techniques encaissent des déformations incompatibles avec une occupation immédiate post-séisme. En isolant à la base, on ramène le comportement du bâtiment à celui d'un solide quasi-rigide au-dessus de l'interface d'isolation. La demande de ductilité sur la superstructure chute drastiquement. Le surcoût initial de l'isolation sismique à la base est largement compensé par la réduction des dommages structurels et non structurels, et par la continuité d'activité après un événement rare.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables

NF EN 1998-1 (Eurocode 8) et Annexe Nationale, NF EN 15129 Dispositifs antisismiques, NF EN 1997-1 (Eurocode 7) pour la reconnaissance des sols, Décret n°2010-1255 relatif à la prévention du risque sismique, Arrêté du 22 octobre 2010 modifié (classification et règles de construction parasismique)

Valeurs typiques

Paramètre	Valeur typique
Types d'isolateurs modélisés	HDRB, LRB, FPS simple et double surface
Amortissement équivalent visqueux	10 % à 30 % selon dispositif
Déplacement maximal sous séisme (dbd)	Calculé selon NF EN 15129 et EC8
Période propre de la structure isolée	Généralement entre 2,0 s et 3,5 s
Norme de qualification des appuis	NF EN 15129 (dispositifs antisismiques)
Logiciel de calcul dynamique	Analyse modale spectrale et time-history (ELP/EC8)
Prise en compte effet de site	Oui, intégration spectres spécifiques selon arrêté
Vérification sous séisme vertical	Combinaison quadratique complète (CQC)

Questions et réponses

Quel est le coût d'une étude de conception d'isolation sismique à la base pour un projet à Colmar ?

Le budget pour une mission complète de conception d'isolation sismique à la base, incluant le prédimensionnement, la modélisation dynamique et les notes de calcul réglementaires, se situe généralement entre €3.410 et €8.570. Le montant final dépend de la surface du bâtiment, du nombre d'isolateurs à étudier et de la nécessité ou non d'une analyse temporelle non linéaire.

Quels types de sols à Colmar nécessitent le plus une isolation sismique ?

Les alluvions rhénanes, souvent rencontrées dans les quartiers bas de Colmar, peuvent amplifier le signal sismique. Une étude d'isolation sismique à la base est particulièrement indiquée lorsque les sondages révèlent des sols de classe D ou E selon l'Eurocode 8, ou en présence de nappe phréatique à faible profondeur avec risque de liquéfaction.

Quelle est la différence entre un appui HDRB et un système pendulaire ?

Les appuis HDRB (High Damping Rubber Bearing) utilisent un élastomère à fort amortissement pour dissiper l'énergie. Les systèmes pendulaires (FPS) fonctionnent par glissement sur une surface courbe. Les HDRB offrent une rigidité post-élastique immédiate, les pendulaires recentrent par gravité. Le choix dépend de la masse du bâtiment et des objectifs de performance.

L'isolation sismique dispense-t-elle de dimensionner la superstructure aux séismes ?

Non, l'isolation sismique à la base réduit les sollicitations horizontales mais ne les annule pas. La superstructure doit toujours être calculée pour un coefficient de comportement réduit (généralement q ≤ 1,5) et les éléments non structuraux doivent reprendre les déplacements imposés par le joint parasismique.
