Conception de murs de soutènement à Colmar : adapter les ouvrages aux sols rhénans

Le piémont vosgien n'offre aucun répit aux structures de soutènement. À Colmar, les précipitations annuelles avoisinent les 600 mm mais se concentrent sur des épisodes intenses, saturant brutalement les limons de couverture. Nous voyons régulièrement des murs insuffisamment drainés basculer après deux saisons de pluie. La nappe phréatique du fossé rhénan, toute proche, complique encore le comportement des sols. Pour dimensionner correctement un mur poids ou une paroi cantilever, il faut impérativement croiser les données de granulométrie avec une bonne appréciation du régime hydrique local. Sans cela, le calcul de poussée reste théorique et le risque de désordre structurel devient concret.

À Colmar, un mur de soutènement sans drainage profond est un sinistre en puissance. La géologie locale ne pardonne pas les approximations hydrauliques.

Nos domaines de service

Méthodologie et portée

La géologie colmarienne se divise en deux ensembles bien distincts. Les coteaux sous-vosgiens présentent des colluvions limono-sableuses avec des blocs de grès erratiques, ce qui complique le terrassement. En plaine, les alluvions rhénanes récentes alternent sables, graviers et lentilles argileuses. Cette hétérogénéité rend les hypothèses de calcul délicates. Un paramètre que nous contrôlons systématiquement est l'angle de frottement interne, car une variation de deux degrés change radicalement le dimensionnement du mur. Nous intégrons aussi les résultats d'un essai de plaque de charge lorsque l'ouvrage reprend des descentes de charge importantes en tête, ce qui est fréquent dans les extensions urbaines de la ville. La portance du sol d'assise doit être vérifiée avec rigueur.

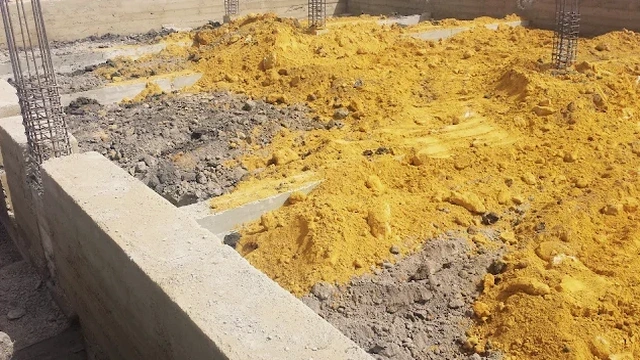

Conception de murs de soutènement à Colmar : adapter les ouvrages aux sols rhénans — Image technique — Colmar

Particularités du site

Sur le terrain, un scénario revient trop souvent à Colmar : un terrassement vertical réalisé en période sèche tient quelques mois, puis s'effondre aux premières pluies d'automne. Le limon vosgien, cohésif en surface, perd toute tenue dès que l'eau s'infiltre. Nous intervenons fréquemment en urgence pour stabiliser des talus de chantier qui auraient dû être confortés dès le départ. Le mur n'est qu'une partie de la solution. L'autre, c'est la gestion des eaux de ruissellement en phase provisoire. Ignorer cet aspect conduit à des glissements de terrain localisés qui peuvent endommager les fondations voisines. La densité du tissu urbain ancien de la vieille ville ne laisse aucune marge d'erreur en mitoyenneté.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables

NF EN 1997-1:2004 (Eurocode 7 – Calcul géotechnique), NF P 94-281 (Murs en sol renforcé), NF EN 1998-5:2005 (Eurocode 8 – Ouvrages de soutènement en zone sismique)

Valeurs typiques

Paramètre	Valeur typique
Méthode de calcul	Eurocode 7 (EN 1997-1:2004) – approche 2
Type de mur analysé	Poids, cantilever, parois clouées, murs en sol renforcé
Vérification principale	Glissement, renversement, poinçonnement, grand glissement
Pression interstitielle	Prise en compte des nappes temporaires de versant
Sismicité	Zone 3 (aléa modéré) – accélération de référence 1,1 m/s²
Matériaux modélisés	Alluvions rhénanes, colluvions vosgiennes, grès fracturé
Norme de référence	NF P 94-281 pour les murs en sol renforcé

Questions et réponses

Quel type de mur est le plus adapté aux sols argileux de Colmar ?

Tout dépend de la hauteur à soutenir et de la présence d'eau. Pour des dénivelés inférieurs à 2 mètres, un mur poids avec un bon massif drainant en arrière suffit. Au-delà, nous préconisons un mur cantilever en béton armé, dimensionné avec un coefficient de sécurité renforcé sur le glissement à cause de la sensibilité des argiles à l'eau.

Quel est le délai pour obtenir une note de calcul ?

Une fois les données de sol disponibles, le délai standard est de deux à trois semaines. Si la campagne de reconnaissance est à notre charge, il faut ajouter le temps de mobilisation du matériel de forage et d'analyse en laboratoire, soit environ quatre semaines au total.

Combien coûte la conception d'un mur de soutènement à Colmar ?

Pour une étude géotechnique complète incluant la reconnaissance de sol et la note de calcul d'un mur courant, le budget se situe généralement entre 1080 € et 3860 €. Le montant final dépend de la hauteur du mur, de la complexité du site et du nombre de sondages nécessaires.

Faut-il une déclaration préalable pour un mur de soutènement à Colmar ?

Oui, dans la plupart des cas. Un mur de soutènement modifie le profil du terrain naturel et peut impacter l'écoulement des eaux pluviales. Le Plan Local d'Urbanisme de Colmar impose une déclaration préalable de travaux, et un permis de construire si la hauteur soutenue dépasse 2 mètres par rapport au terrain d'origine.
